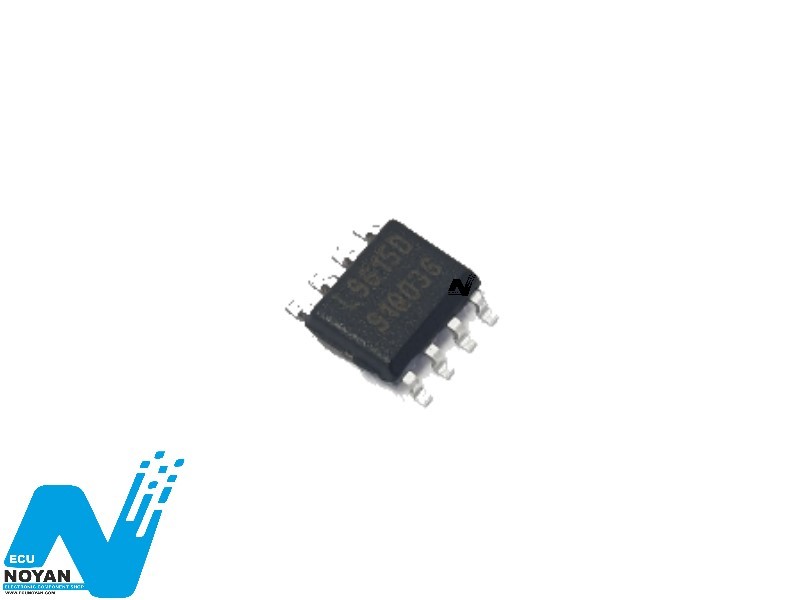

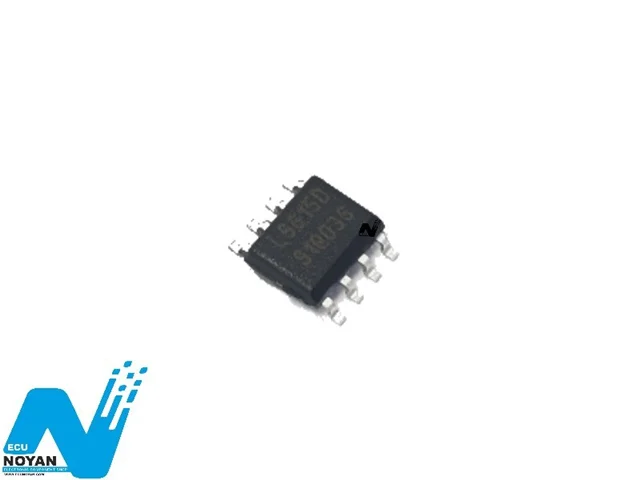

آیسی L9615 - 8pin(SOIC)

آیسی شبکه CAN

(دیدگاه {{model.count}} کاربر)
تعداد
نوع
ویژگی‌های محصول
  • نام محصول: آیسی L9615
  • کاربرد: آیسی شبکه کن (CAN)
  • به کار رفته در ایسیو های: VALEO - SAGEM - PL4 - S2000 - S3000 - J34 - J35 -...
  • مشابه است با: آیسی Tle6250G
65,000 تومان
آماده ارسال ناموجود
  • {{value}}
کمی صبر کنید...

از آیسی L9615 در ایسیو های   ( S2000 , S3000 , PL4 , J34 , J35 , SAX500 ) Valeo , sagem به عنوان آیسی شبکه کن ( CAN ) استفاده شده است. جایگزین این آیسی , Tle6250G  بوده و می توان از این دو آیسی به جای هم استفاده کرد.

نحوه تست شبکه کن ( CAN )

برای تست و اطمینان از سالم بودن یا قطعی در شبکه ابتدا باید طبق نقشه سیم کشی خودرو , سیم های شبکه را تشخیص دهیم . به این صورت که در نقشه های سیم کشی , سیم های با شماره 9000 سیم های شبکه هستند .

حال مولتی متر را بر روی حالت خواندن مقاومت قرار داده و پراب های اهم متر را به دو سر سیم های شبکه متصل میکنیم و مقدار مقاومت را می خوانیم .

اگر مقدار مقاومت خوانده شده در حدود 60 اهم بود شبکه سالم و مشکلی ندارد.

اگر مقدار مقاومت خوانده شده در حدود 120 اهم بود , نشان از قطعی کامل شبکه دارد.

اگر مقدار مقاومت خوانده شده کمتر از 60 اهم باشد , نشان از اتصالی در مدار دارد.

نام محصول
آیسی L9615
کاربرد
آیسی شبکه کن (CAN)
به کار رفته در ایسیو های
VALEO - SAGEM - PL4 - S2000 - S3000 - J34 - J35 - SAX500 -
مشابه است با
آیسی Tle6250G
پکیج
SOIC
تعداد پایه ها
8 پین smd
