در این مقاله می خواهیم نحوه تست چندین مدل صفحه کیلومتر را با دستگاه تستر کیلومتر نویان آموزش دهیم :
قبل از استفاده حتمن بخش توضیحات و مشخصات دستگاه تستر کیلومتر نویان را مطالعه کرده , عواقب هر گونه استفاده نادرست از دستگاه به عهده فرد استفاده کننده از دستگاه می باشد.
دستگاه تستر کیلومتر نویان دارای 4 دسته کابل می باشند که به شرح زیر استفاده خواهند شد :
1. دسته سیم محصولات گروه ایرانخودرو تکسوز ( دو سوکت )
2.دسته سیم محصولات گروه ایرانخودرو دوگانه سوز ( دو سوکت)
3.دسته سیم محصولات گروه سایپا (انواع پراید , تیبا )
4.دسته سیم مخصوص محصولات گروه ایرانخودرو از نوع 3 سوکت
(دستگاه قابلیت تست صفحه کیلومتر های مالتی پلکس و شبکه را ندارد.)
در این فصل با آموزش و نحوه تست دسته سیم های تستر کیلومتر نویان آشنا خواهیم شد.
ابتدا سوکت برق 12 ولت دستگاه را متصل کرده , دسته سیم شماره 1 را انتخاب کرده و به دستگاه تستر و پشت صفحه کیلومتر( پیکان وانت ) متصل میکنیم. در هنگام نصب سوکت ها دقت کنید که جهت سوکت های تستر و سوکت های صفحه کیلومتر درست نصب شوند.

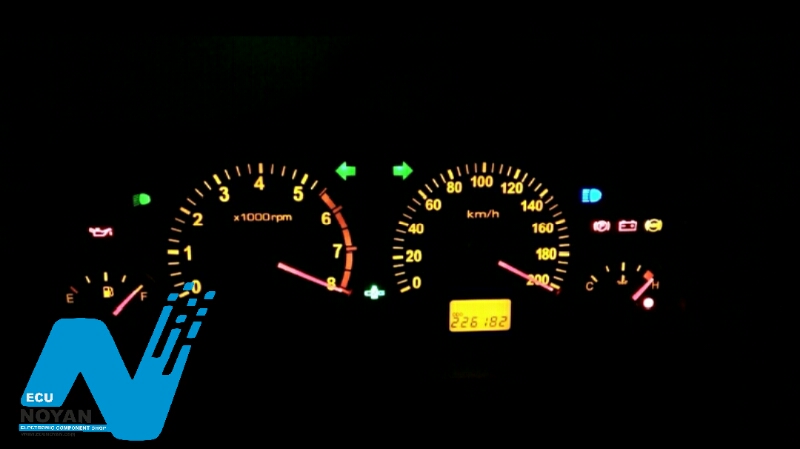

حال پس از نصب سوکت ها با فشردن کلید (Batt ON) برق مستقیم (دائم) صفحه کیلومتر وصل شده. و با فشردن کلید (Switch ON) برق سوئیج نیز وصل شده و صفحه کیلومتر روشن خواهد شد. در مدل N1001 کلید (Light ON) نیز وجود دارد که چراغ های اخطار و نور زمینه را روشن و خاموش خواهد کرد.
حال برای حرکت دادن عقربه ها از 3 عدد ولوم تعبیه شده روی دستگاه استفاده خواهیم کرد به این صورت که :

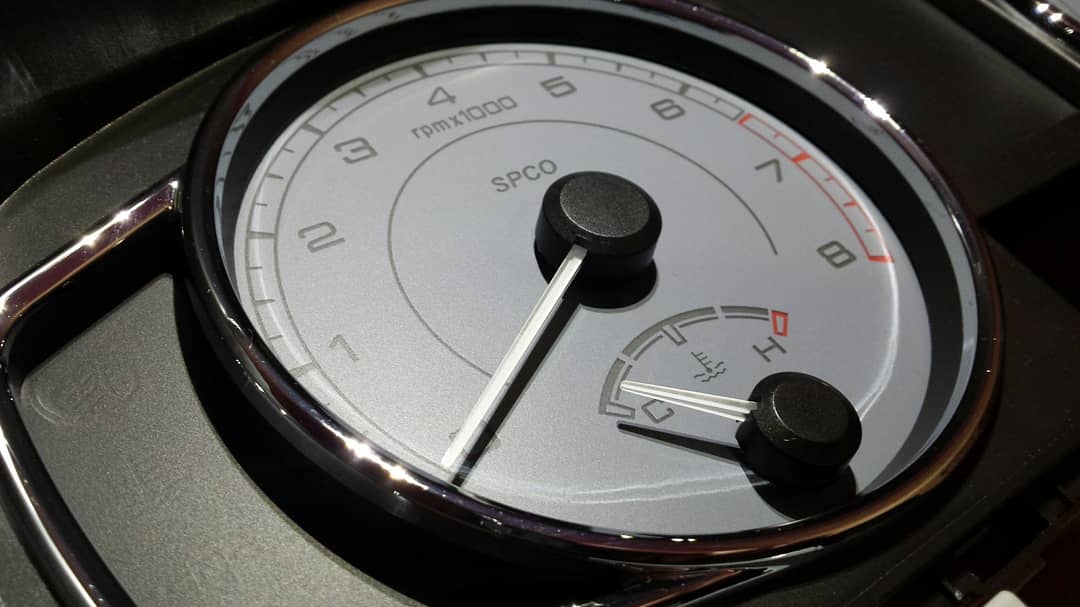

ولوم شماره یک ( es & km ): با کم و زیاد کردن این ولوم مقدار عقربه دور موتور و عقربه کیلومتر شمار را می توانیم تغییر دهیم.
ولوم شماره دو ( Temp ): با کم و زیاد کردن این ولوم می توان مقدار آمپر دمای آب را تغییر داد.
ولوم شماره سه ( Fuel ): با کم و زیاد کردن این ولوم می توان مقدار آمپر بنزین را تغییر داد.
نکته :
تغییرات ولوم آمپر بنزین به صورت آنی اعمال نمیشود , و پس از هر تغییر برای مشاهده مقدار , حتمن باید کلید ( Batt ON) را یک بار قطع و وصل نمود.
